Quels sont les différents types de convoyeurs à racleurs ?

Dans les opérations industrielles modernes, la manutention efficace des matériaux en vrac est essentielle pour la productivité, la sécurité et la rentabilité. Des industries telles que l’exploitation minière, la production de ciment, la production d’électricité et la fabrication de produits chimiques s’appuient souvent sur des systèmes mécaniques pour transporter des matériaux lourds, abrasifs ou collants. Parmi ces systèmes, le convoyeur à raclettes se distingue comme une solution très polyvalente et fiable.

Un convoyeur à racleurs est conçu pour déplacer des matériaux en vrac le long d'une auge à l'aide de lames de racleur attachées à une chaîne mobile. Son action de grattage assure un flux fluide des matériaux, réduit les déversements et minimise l'usure par rapport aux systèmes de convoyeurs traditionnels comme les convoyeurs à bande ou à vis.

Cet article explore les différents types de convoyeurs à racleurs, leurs principes de fonctionnement, leurs applications et leurs avantages. Comprendre les différents types est crucial pour les opérateurs, les ingénieurs et les gestionnaires d'installations qui visent à optimiser les systèmes de manutention de matériaux en vrac pour en améliorer l'efficacité, la fiabilité et la sécurité.

1. Comprendre les convoyeurs à racleurs

1.1 Définition

Un convoyeur à racleurs est un dispositif mécanique qui utilise un système de lames de racleur entraînées par chaîne pour déplacer des matériaux en vrac le long d'une auge. Contrairement aux convoyeurs à bande, qui transportent le matériau sur une bande continue, les convoyeurs à racleurs poussent ou grattent le matériau vers l'avant, garantissant ainsi une perte minimale et un débit constant. Cela les rend idéaux pour manipuler des matériaux lourds, abrasifs, collants ou chauds.

1.2 Composants de base

Les principaux composants d’un convoyeur à racleurs comprennent :

• Lames de grattoir : touchez directement le matériau et poussez-le le long de l'auge. La forme et le matériau de la lame sont sélectionnés en fonction du type de matériau en vrac.

• Chaînes de grattoir : transfèrent le mouvement du système d'entraînement aux lames de grattoir. Les chaînes peuvent être à pas simple ou double selon les exigences de charge.

• Auge : Contient le matériau et le guide le long du chemin du convoyeur. Les auges peuvent être plates, inclinées ou en forme de U.

• Système d'entraînement : composé d'un moteur, d'une boîte de vitesses et de pignons, le système d'entraînement contrôle la vitesse et le couple du convoyeur.

• Dispositifs de tension et de sécurité :  assurez une tension appropriée de la chaîne, protégez les opérateurs et réduisez le risque de défaillance mécanique.

1.3 Comparaison avec d'autres convoyeurs

Les convoyeurs à racleurs excellent dans les applications lourdes où d'autres systèmes peuvent subir une usure fréquente, un blocage ou une dégradation des matériaux.

2. Classification des convoyeurs à racleurs par configuration de chaîne

La configuration de la chaîne d'un convoyeur à raclettes influence considérablement sa capacité de charge, sa durabilité et son adéquation à différents matériaux. Les deux principaux types sont les convoyeurs à chaîne simple et à chaîne double.

2.1 Convoyeurs à racleurs à chaîne unique

Les convoyeurs à chaîne unique comportent une chaîne racleur qui se déplace le long de l'auge, portant les lames attachées.

Avantages :

Conception compacte et peu encombrante.

Rentable pour les opérations de petite et moyenne taille.

Convient aux charges légères à moyennes de matériaux en vrac.

Applications :

Petites cimenteries.

Installations de transformation des grains ou de manutention de poudre.

Opérations légères d’exploitation minière ou de redistribution de matériaux.

2.2 Convoyeurs à racleurs à double chaîne

Les convoyeurs à double chaîne utilisent deux chaînes parallèles, offrant une stabilité et une résistance mécanique supérieures.

Avantages :

Peut manipuler des matériaux lourds, denses ou abrasifs.

Convient au transport longue distance de matériaux en vrac.

Réduit l'usure en répartissant uniformément la charge le long de l'auge.

Applications :

Grandes opérations minières de charbon, de minerai ou de minéraux.

Cimenteries manipulant du clinker ou des matières premières.

Centrales électriques pour la manutention des cendres et autres matériaux lourds.

Les convoyeurs à double chaîne sont généralement préférés dans les applications à l'échelle industrielle où le volume et la densité des matériaux sont élevés.

3. Classification par disposition d'installation

Les convoyeurs à racleurs sont également classés en fonction de leur disposition d'installation, qui détermine leur intégration dans les installations de production et l'efficacité avec laquelle ils transportent les matériaux.

3.1 Convoyeurs à racleurs horizontaux

Les convoyeurs horizontaux sont conçus pour des configurations plates et sont utilisés pour transporter des matériaux sur de longues distances planes.

Avantages :

Efficace pour la redistribution des matériaux en vrac.

Minimise les déversements et la dégradation des matériaux.

Peut connecter plusieurs zones de traitement dans une seule installation.

Applications :

Transfert de matière entre les bacs de stockage et les lignes de traitement.

Transport de charbon, de cendres ou de ciment dans les centrales électriques et les cimenteries.

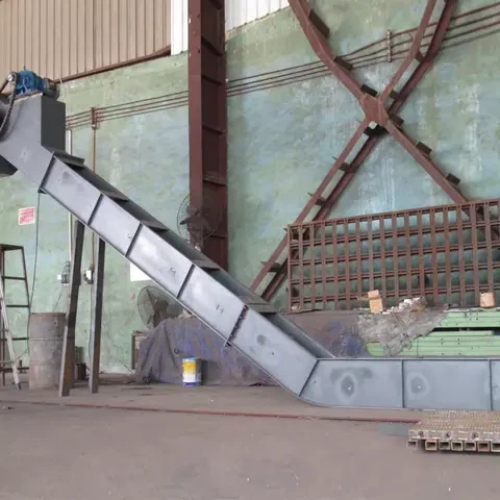

3.2 Convoyeurs à racleurs inclinés

Les convoyeurs inclinés transportent les matériaux vers le haut selon des angles généralement compris entre 15° et 35°.

Avantages :

Réduisez le besoin de plusieurs étapes de manipulation ou de convoyeurs intermédiaires.

Permettre le transport de matériaux entre différents niveaux de l’usine.

Minimisez l’utilisation de l’espace au sol dans les installations à plusieurs niveaux.

Applications :

Élévation des matières premières vers des concasseurs, des moulins ou des trémies.

Transport de matériaux lourds dans les mines et cimenteries.

3.3 Convoyeurs à racleurs en U

Les convoyeurs à auge en U sont conçus pour contenir de plus grands volumes de matériaux, permettant un flux de matériaux plus fluide et plus sûr.

Avantages :

Empêche le déversement de matériaux.

Convient aux matériaux lourds, abrasifs ou collants.

Améliore la stabilité du débit sur de longues distances.

Applications :

Transport de clinker de ciment.

Manipulation des cendres dans les centrales électriques.

Transport de minerai et de charbon dans les opérations minières.

La sélection de la bonne disposition garantit une efficacité maximale de la manutention, réduit la maintenance et améliore la fiabilité opérationnelle globale.

4. Autres types de convoyeurs à racleurs spécialisés

Au-delà des classifications standards, certains convoyeurs à racleurs sont conçus pour des conditions industrielles particulières :

• Convoyeurs à racleurs fermés : empêchent la poussière de s'échapper et protègent les opérateurs dans les environnements sensibles ou dangereux.

• Convoyeurs à racleurs haute température ou robustes : conçus pour manipuler des matériaux extrêmement abrasifs ou chauds.

• Configurations personnalisées : adaptées aux configurations d'usine spécifiques, aux caractéristiques des matériaux ou aux exigences opérationnelles.

Ces types spécialisés garantissent que les convoyeurs à racleurs peuvent relever des défis opérationnels uniques dans différentes industries.

5. Avantages du choix du bon type de convoyeur à racleurs

La sélection du bon type de convoyeur à racleurs est cruciale pour l’efficacité de la manutention des matériaux en vrac. Les principaux avantages comprennent :

• Flux de matériaux optimisé : assure une manipulation fluide et continue sans déversement.

• Entretien réduit :  Une sélection appropriée du type réduit l’usure.

• Sécurité opérationnelle améliorée : des conceptions spécialisées préviennent les accidents et les pertes de matériaux.

• Rentabilité : des convoyeurs efficaces réduisent la consommation d’énergie et les temps d’arrêt.

6. Applications de différents types de convoyeurs à racleurs

• Convoyeurs à chaîne unique : applications de charge légère à moyenne, petites usines et redistribution de matériaux.

• Convoyeurs à double chaîne : opérations lourdes, transport longue distance de minerais, de charbon ou de clinker.

• Disposition horizontale : transport à plat, idéal pour relier les unités de stockage, de transformation et de distribution.

• Disposition inclinée : transport sur plusieurs niveaux, réduisant les étapes de manutention et l'utilisation de l'espace au sol.

• Disposition en U : gestion de gros volumes, minimisation des déversements, idéale pour les matériaux en vrac abrasifs ou collants.

• Convoyeurs spécialisés : contrôle de la poussière, haute température et solutions personnalisées pour les défis industriels.

7. Comment sélectionner le bon type de convoyeur à racleurs

Facteurs clés de sélection :

• Caractéristiques du matériau : humidité, abrasivité, température et taille des particules.

• Exigences de capacité : faites correspondre la résistance de la chaîne et la puissance du moteur au débit requis.

• Disposition de l'usine : configuration horizontale, inclinée ou en U.

• Maintenance et sécurité :  accessibilité pour l'inspection, la lubrification et l'installation des dispositifs de sécurité.

• Besoins de personnalisation : revêtements, type de lame, configuration de la chaîne et boîtiers de protection.

Une sélection appropriée garantit une efficacité élevée, une fiabilité et des économies à long terme.

8. Conclusion

Les convoyeurs à racleurs jouent un rôle crucial dans la manutention efficace des matériaux en vrac dans des secteurs tels que l'exploitation minière, le ciment, l'énergie et la fabrication de produits chimiques. Comprendre les différents types, y compris les configurations à chaîne simple , à chaîne double, horizontale, inclinée, à auge en U et spécialisées, permet aux opérateurs de sélectionner le système le plus approprié en fonction des propriétés des matériaux, de la disposition de l'usine et des exigences opérationnelles. Choisir le bon convoyeur à raclettes améliore non seulement l'efficacité et la fiabilité, mais améliore également la sécurité et la rentabilité, ce qui en fait une solution indispensable pour les opérations industrielles modernes.

Pour les entreprises cherchant à optimiser leurs processus de manutention de matériaux en vrac, Henan Pingyuan Mining Machinery Co., Ltd. propose une gamme complète de convoyeurs à racleurs de haute qualité et des solutions sur mesure. Leur équipe expérimentée peut fournir des conseils professionnels sur la sélection, l’installation et la maintenance du système de convoyeur idéal pour répondre à des besoins opérationnels spécifiques. Que vous manipuliez des matériaux lourds, abrasifs ou collants, Henan Pingyuan Mining Machinery Co., Ltd. peut vous aider à réaliser un transport de matériaux fluide, efficace et sûr. Pour explorer la gamme complète d'options ou discuter de vos besoins, les opérateurs sont encouragés à contacter Henan Pingyuan Mining Machinery Co., Ltd. et à tirer parti de leur expertise dans la manutention industrielle de matériaux en vrac.

9. FAQ

Q1 : Quelle est la principale différence entre les convoyeurs à racleurs à chaîne simple et à double chaîne ?
R : Les convoyeurs à chaîne unique conviennent aux charges légères à moyennes et aux installations compactes, tandis que les convoyeurs à double chaîne manipulent des matériaux lourds et denses sur de longues distances avec une plus grande stabilité.

Q2 : Quel type de convoyeur à raclettes convient le mieux au transport de matériaux incliné ?
R : Les convoyeurs à racleurs inclinés sont spécialement conçus pour transporter des matériaux vers le haut selon des angles, généralement compris entre 15° et 35°, ce qui est idéal pour les installations à plusieurs niveaux.

Q3 : Comment un convoyeur à racleurs en U améliore-t-il le flux de matériaux ?
R : La conception de l'auge en U contient de grands volumes de matériaux, empêche les déversements et assure un transport plus fluide et plus stable.

Q4 : Les convoyeurs à racleurs peuvent-ils être personnalisés pour des applications industrielles spécifiques ?
R : Oui, les convoyeurs à racleurs peuvent être adaptés avec des lames, des chaînes, des auges, des enceintes et des revêtements spécialisés pour s'adapter à différentes configurations d'usine et types de matériaux.

Q5 : Pourquoi est-il important de choisir le bon type de convoyeur à racleurs pour la manutention de matériaux en vrac ?
R : Une sélection appropriée maximise l’efficacité, réduit la maintenance, améliore la sécurité et garantit la fiabilité opérationnelle à long terme.
