Quel est le régime maximum pour un convoyeur à vis?
C'est une question courante des acheteurs. La réponse pratique est simple : il n’existe pas de régime maximal universel unique pour chaque convoyeur à vis. La bonne vitesse dépend de la conception du convoyeur, du comportement des matériaux, de la capacité cible et de la configuration de l'usine.
Un convoyeur à vis peut paraître simple. Il utilise une vis rotative pour déplacer les matériaux en vrac à travers une auge ou un tube. Cependant, sa vitesse n’est pas choisie au hasard. Le régime maximum du convoyeur à vis doit correspondre à de nombreux facteurs de fonctionnement.
Ces facteurs comprennent :
Diamètre de vis
Capacité requise
Densité apparente du matériau
Fluidité du matériau
Pas de vis
Chargement en auge
Angle d'inclinaison
Système d'entraînement du convoyeur
Limites d'usure
Marge de sécurité
Pour les acheteurs qui manipulent du ciment, des céréales, des engrais, des cendres, du sable, de la poudre de charbon et d’autres matériaux en vrac, le RPM affecte bien plus que la production. Cela affecte la génération de poussière, le repli des matériaux, les dommages au produit, la charge des roulements, la demande d'énergie et la durée de vie de l'équipement.
PK Machinery fabrique des équipements de manutention de matériaux en vrac pour les projets de transport industriel. Ses solutions de convoyeur à vis comprennent des options de convoyeur à vis tubulaire, de convoyeur à vis de type U et de convoyeur à vis à ciment.
Cet article explique le régime maximal du convoyeur à vis, le calcul de la vitesse du convoyeur à vis, la sélection de la vitesse de fonctionnement, les effets de capacité, les limites de vitesse et les problèmes courants liés à la vitesse.
Remarque : La meilleure vitesse du convoyeur à vis n'est pas toujours la vitesse la plus élevée.
Un convoyeur à vis peut avoir un régime maximum recommandé. Cependant, cette valeur n'est pas universelle.
Différents convoyeurs à vis peuvent fonctionner à des vitesses très différentes. Une petite tarière légère peut fonctionner plus rapidement. Un grand convoyeur à vis industriel fonctionne généralement plus lentement. La raison est simple. Les vis plus grosses transportent plus de matériau par tour et créent une charge de couple plus élevée.
Un régime élevé peut sembler attrayant car il suggère un rendement plus élevé. En production réelle, cela peut créer des problèmes. Cela peut augmenter l'usure, les vibrations, la poussière, la charge du moteur et les dommages matériels.
Ainsi, la meilleure question n'est pas seulement : « Quel est le régime maximal ? » La meilleure question est, « Quelle vitesse de fonctionnement du convoyeur à vis donne une capacité stable et un fonctionnement sûr ? »
Le régime maximum est souvent répertorié dans les tableaux de capacité ou les références de produits. Ces valeurs sont utiles, mais elles sont généralement basées sur des conditions idéales.
Ils peuvent utiliser des matériaux secs, fluides et non abrasifs. Ils ne peuvent pas s’appliquer sur des matériaux collants, humides, abrasifs, denses ou fragiles.
Pour de nombreuses applications industrielles, une vitesse de conception de convoyeur à vis inférieure est plus sûre. Il peut réduire l'usure, améliorer la stabilité de l'alimentation et protéger le système d'entraînement du convoyeur.
Certaines références mentionnent des plages de vitesse de convoyeur à vis proches de 300 à 400 tr/min. Cela peut s’appliquer à certains systèmes petits ou légers. Cela ne doit pas être considéré comme une réponse fixe pour tous les projets.
De nombreux convoyeurs à vis industriels utilisent des vitesses inférieures. Certains convoyeurs plus grands peuvent fonctionner à des dizaines de tr/min. Un exemple de référence spécifique a sélectionné un convoyeur à vis de 16 pouces et a calculé 60 tr/min pour cette application.
Un diamètre de vis plus grand signifie généralement un régime plus faible. Un diamètre plus petit peut utiliser un régime plus élevé lorsque le flux de matière le permet.
Les petites vis sans fin et les convoyeurs à vis industriels ne sont pas les mêmes.
Une vis agricole pour le grain peut fonctionner à grande vitesse. Un convoyeur à vis robuste pour le ciment, les cendres, les boues, le sable ou la poudre minérale peut nécessiter un fonctionnement plus lent.
Les projets industriels nécessitent davantage d'attention au couple, au contrôle de la poussière, à la durée de vie des roulements, au chargement des matériaux et au service continu. Ils ont également besoin d’une logique de sélection de vitesse plus forte.
Le régime maximum signifie la limite de vitesse supérieure dans les conditions de conception sélectionnées.
Le régime de fonctionnement désigne la vitesse de travail réelle utilisée pendant la production. C'est le chiffre qui compte le plus.
Le régime de fonctionnement correct est souvent inférieur au régime maximum. Il doit permettre un transport stable, un couple sûr, une usure acceptable et une décharge fiable.
| Terme | Signification | Utilisation pratique |
|---|---|---|
| Régime maximal | Vitesse supérieure recommandée | Limite de référence |
| Régime de fonctionnement | Vitesse de travail réelle | Paramétrage de la production quotidienne |
| Vitesse de conception | Vitesse de projet calculée | Sélection d'ingénierie |
| Vitesse de l'arbre à vis | Vitesse de rotation de l'arbre | Correspondance entraînement et réducteur |
Ne sélectionnez pas la vitesse du convoyeur à vis uniquement en fonction du régime.
Commencez par la capacité, le matériau, le diamètre de la vis, le pas de vis, l'angle d'inclinaison et le cycle de service. Confirmez ensuite la sélection finale du régime du convoyeur à vis via le calcul du fournisseur ou les tests de matériaux.
Astuce : demandez à votre fournisseur le régime maximal et le régime de fonctionnement recommandé.
RPM contrôle la fréquence à laquelle le vol de vis tourne.
Lorsque la vis tourne plus vite, elle peut déplacer plus de matériau par heure. Cela n'est vrai que lorsque l'alimentation reste stable. Si le matériau n’entre pas uniformément dans le convoyeur, une vitesse plus élevée risque de ne pas augmenter le rendement réel.
La capacité du convoyeur à vis est généralement volumétrique. Il peut être calculé en mètres cubes par heure ou en pieds cubes par heure. Le débit massique dépend alors de la densité apparente.
La vitesse n’est qu’une partie de la capacité.
La capacité du convoyeur à vis et le régime sont liés, mais ils ne sont pas les mêmes. La capacité dépend également du diamètre de la vis, du pas de vis, de la charge en auge, de la densité du matériau, du facteur de remplissage et de l'angle d'inclinaison.
Une vis plus grosse peut transporter plus de matériau par tour. Une vis plus petite peut nécessiter un régime plus élevé pour le même volume.
Une vis à demi-pas transporte moins de matière par tour qu'une vis à pas complet. Une trajectoire de vis modifiée peut également réduire la capacité effective.
Un régime plus élevé peut réduire les performances réelles dans certaines applications.
Un régime excessif du convoyeur peut provoquer :
Matériau de repli
Génération de poussière
Dégradation du produit
Contrainte de roulement
Vibrations de l'arbre
Usure de vol plus élevée
Surcharge du moteur
Mauvais contrôle des rejets
C'est pourquoi une sortie stable est plus importante que la vitesse maximale théorique. Un convoyeur fonctionnant plus lentement mais en douceur est souvent préférable à un convoyeur fonctionnant rapidement et instable.
Un calcul pratique de la vitesse d’un convoyeur à vis suit une séquence claire.
Définir la capacité requise.
Confirmer la densité apparente du matériau.
Sélectionnez via le chargement.
Sélectionnez le diamètre de la vis.
Vérifiez la capacité à 1 tr/min.
Ajustez en fonction de l'inclinaison et du type de vol.
Calculez la vitesse de fonctionnement réelle.
Confirmez la sélection du moteur et du réducteur.
Par exemple, un matériau dense peut nécessiter une vis plus grande à un régime inférieur. Un matériau léger et fluide peut utiliser une vis plus petite à un régime plus élevé.
Tout exemple de capacité doit être marqué comme nécessitant une vérification jusqu'à ce que les données sur le matériau et le modèle soient confirmées.
Remarque : Le calcul de la vitesse du convoyeur à vis doit utiliser le volume du matériau, et pas seulement le poids du matériau.
Le diamètre de la vis est l’un des principaux facteurs de vitesse de rotation du convoyeur à vis.
Les vis plus grosses déplacent plus de matériau par tour. Pour cette raison, ils ont souvent besoin d’un régime inférieur. Ils créent également une masse rotative plus élevée et une charge de roulement plus élevée.
Une vis plus grosse qui tourne trop vite peut augmenter les vibrations, le bruit et les contraintes mécaniques.
Le pas affecte la quantité de matériau déplacée par révolution.
Le pas standard est courant pour le transport général. Le pas court et le demi-pas réduisent la capacité au même régime. Ils peuvent être utiles pour le transport incliné, mais ils modifient la vitesse requise.
Le vol de vis modifié affecte également la capacité. La volée coupée, la volée pliée, la volée en ruban et les palettes peuvent prendre en charge le mélange ou les matériaux difficiles. Cependant, ils peuvent réduire l’efficacité du transport.
Les matériaux denses nécessitent plus de couple.
Les matériaux peu fluides peuvent nécessiter des vitesses plus lentes pour réduire le colmatage, le pontage et la surcharge. Des matériaux non abrasifs fluides peuvent permettre une vitesse plus élevée.
La fluidité du matériau affecte également la vitesse de transport du matériau. Une poudre sèche et fluide se comporte différemment d'un matériau humide, collant ou compacté.
Les matériaux abrasifs doivent généralement fonctionner à des vitesses inférieures.
Un régime élevé peut accélérer l'usure des éléments suivants :
Vol de vis
Mur creux
Doublures
Roulements de suspension
Joints d'arbre
Zones de décharge
Lorsque les matériaux comprennent du sable, des cendres, de la poudre minérale ou des particules dures, le contrôle de l'usure devient important.
L'angle d'inclinaison affecte fortement la sélection du régime du convoyeur à vis.
À mesure que l’angle augmente, le risque de repli matériel augmente. La capacité diminue généralement et la demande d’énergie augmente.
Les convoyeurs à vis inclinés nécessitent une sélection de vitesse plus minutieuse que les convoyeurs horizontaux. Un pas plus faible, un boîtier tubulaire ou un diamètre plus grand peuvent être nécessaires.
Un convoyeur à vis à alimentation contrôlée est différent d'un alimentateur à vis.
Un convoyeur à alimentation contrôlée reçoit une quantité régulée de matériau. Un distributeur à vis peut être chargé à l'entrée. Il doit extraire le matériau d'une trémie, d'un bac ou d'un silo.
Les conditions de crue nécessitent une conception spéciale. Ils peuvent créer un couple plus élevé au démarrage.
Le système d'entraînement du convoyeur doit correspondre à la vitesse et au couple sélectionnés.
Les pièces importantes comprennent le moteur, le réducteur, l’accouplement, l’arbre, les roulements et les protections de sécurité. Si la vitesse est trop élevée, ces pièces peuvent surchauffer, vibrer ou tomber en panne prématurément.
Astuce : Vérifiez le couple et la charge de démarrage avant de confirmer la vitesse de l'arbre de vis.
Commencez par le débit requis.
Les acheteurs peuvent fournir des capacités telles que :
ème
kg/heure
m³/heure
pi⊃3;/h
Le débit massique doit être converti en débit volumique. Un convoyeur à vis déplace le matériau en volume, et non uniquement en poids.
Les données de capacité doivent être marquées comme vérification des besoins jusqu'à ce que le matériau, le modèle et la disposition soient confirmés.
La densité apparente est essentielle.
Par exemple, 10 t/h de ciment dense nécessitent une vitesse de convoyeur à vis différente de celle de 10 t/h de poudre légère. Le poids peut être le même, mais le volume peut être très différent.
C'est pourquoi les fournisseurs demandent le nom du matériau, sa densité, la taille des particules et le niveau d'humidité.
Ensuite, sélectionnez le diamètre de la vis et la charge en auge.
Un diamètre plus grand peut déplacer plus de matériau par tour. Une charge inférieure dans l'auge peut être nécessaire pour les matériaux lourds, abrasifs ou lents.
La charge en creux affecte également l’usure et la demande de puissance. Un convoyeur fortement chargé peut nécessiter plus de couple et des composants plus solides.
Capacité de changement d’emplacement et de type de vol.
Le pas court, le demi-pas, le vol en ruban, le vol coupé et les palettes peuvent tous modifier le mouvement du matériau. Ils peuvent améliorer le contrôle, le mélange ou la manipulation difficile des matériaux. Ils peuvent également réduire la capacité de transport.
Ainsi, un calcul correct doit s’adapter à la conception des vols de vis.
Une fois les données de diamètre, de pas, de charge et de matériau sélectionnées, le régime de fonctionnement peut être calculé.
Le régime final ne doit pas dépasser la vitesse maximale recommandée pour la taille du convoyeur sélectionné et l'état du matériau.
Il doit également correspondre à la puissance du moteur, au rapport du réducteur, à la résistance de l'arbre, à la capacité nominale des roulements et aux exigences de sécurité.
| Étape de sélection | Pourquoi c'est important |
|---|---|
| Capacité requise | Définit la cible de sortie |
| Densité apparente | Convertit le poids en volume |
| Diamètre de vis | Affecte le volume par tour |
| Pas de vis | Modifications avance matérielle |
| Chargement en auge | Affecte le remplissage et l'usure |
| Angle d'inclinaison | Modifie le repli et la puissance |
| Système d'entraînement | Confirme le couple et la vitesse |
Remarque : Une vitesse de fonctionnement correcte du convoyeur à vis nécessite à la fois un calcul et un examen de l'application.
Un régime excessif peut créer plusieurs problèmes.
Cela peut provoquer de la poussière, une dégradation du produit, une usure excessive, un bruit élevé, des vibrations de l'arbre, une surchauffe des roulements et une durée de vie réduite de l'équipement.
La poudre fine peut devenir plus en suspension dans l'air. Les matériaux fragiles peuvent se briser. Le matériau abrasif peut user les spires de vis plus rapidement.
Un faible régime peut également créer des problèmes lorsque la capacité est insuffisante.
Les problèmes possibles incluent une mauvaise décharge, une accumulation de matériaux, une alimentation instable, une production lente et des goulots d'étranglement dans le processus.
Si la vis tourne trop lentement, elle risque de ne pas évacuer le matériau de la zone d'entrée. Cela peut augmenter la charge et réduire la stabilité de l'alimentation.
Les problèmes liés à la vitesse sont souvent visibles en production.
Les signes courants incluent :
Débit réduit
Blocage fréquent
Vibrations excessives
Surchauffe des roulements
Fuite de poussière
Surcharge du moteur
Matériau de repli
Décharge inégale
Ces problèmes peuvent provenir de la vitesse, du pas, de l'avance, du comportement du matériau ou de la disposition du convoyeur.
Un entraînement à fréquence variable peut aider à ajuster la vitesse de fonctionnement du convoyeur à vis.
Il est utile pour l’alimentation contrôlée, les différents matériaux, le fonctionnement par lots et le réglage des processus. Cela donne aux opérateurs plus de flexibilité lors du démarrage et du réglage.
Cependant, le contrôle VFD ne peut pas réparer un convoyeur de mauvaise taille. Si le diamètre de la vis, le pas ou la puissance d'entraînement sont incorrects, le contrôle de la vitesse seul ne suffit pas.
Astuce : utilisez le contrôle VFD pour le réglage, et non pour corriger un mauvais dimensionnement du convoyeur.
Les convoyeurs à vis horizontaux sont généralement plus faciles à dimensionner.
Ils peuvent fournir une capacité stable lorsque l’alimentation est contrôlée. Le régime doit toujours correspondre à la densité du matériau, au diamètre de la vis, à la charge en auge et au pas.
Un convoyeur horizontal pour grains secs peut utiliser une vitesse différente de celle utilisée pour manipuler des cendres abrasives ou de la poudre de ciment fine.
Les convoyeurs à vis inclinés nécessitent une sélection de vitesse plus minutieuse.
À mesure que l’angle augmente, le risque de repli augmente. La capacité peut diminuer et la demande d’énergie peut augmenter.
Dans certains cas, un pas plus faible, un boîtier tubulaire ou un diamètre plus grand peuvent améliorer les performances. Une vitesse plus élevée n’est pas toujours la bonne réponse.
Les convoyeurs à vis à ciment doivent équilibrer le rendement, le contrôle de la poussière et la demande de puissance.
Le ciment et les cendres volantes peuvent créer de la poussière. Ils peuvent également exercer une charge constante sur le système d'entraînement. La plage de vitesse du convoyeur à vis doit correspondre au taux de dosage ou de déchargement du silo requis.
PK Machinery propose des options de convoyeurs à vis à ciment pour les systèmes d'alimentation et de transport liés au ciment. Les acheteurs doivent confirmer le régime final en fonction du type de ciment, de la densité apparente, de la distance de transport, de l'angle d'inclinaison et de la capacité requise.
Les convoyeurs à vis tubulaires utilisent un boîtier tubulaire fermé.
Ils peuvent réduire les fuites de poussière et améliorer le confinement des matériaux. Ils sont souvent utilisés pour les poudres, les granulés, les cendres, le ciment, les engrais et les matériaux similaires.
Leur RPM doit tenir compte de l’accumulation de matériaux, de l’accès pour le nettoyage, des besoins d’étanchéité et de la charge d’entraînement.

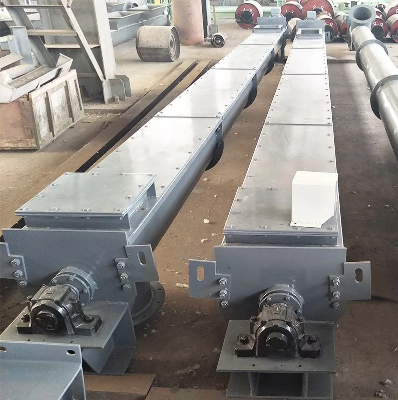

Les convoyeurs à vis de type U sont courants pour le transport horizontal ou à faible angle.
Ils offrent une inspection et un nettoyage plus faciles que de nombreux modèles tubulaires. Leur vitesse doit correspondre au matériau et à la capacité requise.
Un convoyeur de type U peut être un bon choix lorsque l'accès pour la maintenance est important.
Remarque : Différentes applications de convoyeur à vis nécessitent des limites de vitesse différentes.
Avant de demander un RPM final, préparez les données du projet.
Une demande de prix complète aide le fournisseur à calculer la vitesse avec plus de précision. Cela réduit également les erreurs de conception.
Fournissez les informations suivantes :
| Type de données | Détails requis |
|---|---|
| Données matérielles | Nom, densité apparente, taille des particules, humidité |
| Comportement du flux | Fluide, collant, abrasif, poussiéreux, fragile |
| Objectif de capacité | t/h, kg/h, m³/h ou pi⊃3;/h |
| Données de mise en page | Distance, angle d'inclinaison, entrée, sortie |
| Mode de fonctionnement | Batch, continu, fréquence start-stop |
| Piloter les besoins | Limites du moteur, type de réducteur, contrôle de vitesse |
| Limites du site | Espace, étanchéité, nettoyage, accès sécurisé |
Si vous remplacez un ancien convoyeur, indiquez également la vitesse actuelle de l'arbre de vis, la puissance du moteur, le diamètre de la vis, le pas et les symptômes du problème.
Astuce : Envoyez des photos et des dessins d'implantation lorsque vous demandez la sélection du régime du convoyeur à vis.
Le régime maximum ne devrait pas automatiquement devenir le réglage quotidien.
Le régime de fonctionnement quotidien doit permettre une sortie stable, une faible usure et une charge mécanique sûre.
Les matériaux denses nécessitent plus de couple.
Si la densité apparente est ignorée, le système d'entraînement du convoyeur peut être surchargé. Cela peut provoquer un échec de démarrage ou une surchauffe du moteur.
Une vitesse qui fonctionne horizontalement peut échouer dans une pente.
Le transport incliné nécessite plus d'attention au repli, au pas, au style de boîtier et à la demande de puissance.
Le pas de vis et le vol de vis affectent la capacité.
Une conception de vis à demi-pas, de vol de ruban ou de palette peut nécessiter un régime différent de celui d'une vis à pas standard.
La capacité change selon le matériau et la disposition.
Une valeur de capacité publiée doit être considérée comme une référence. La capacité finale doit être confirmée par le calcul ou les tests du fournisseur.
Remarque : La plupart des erreurs de sélection de RPM proviennent de données de matériaux incomplètes.
Il n’existe pas de régime maximum universel unique pour un convoyeur à vis..
Le régime maximal dépend du diamètre de la vis, du pas de vis, des propriétés du matériau, de la charge en auge, de l'angle d'inclinaison, du système d'entraînement et de la marge de sécurité. Une petite vis sans fin peut fonctionner rapidement, mais un convoyeur à vis industriel robuste a souvent besoin d'une vitesse plus faible et plus stable.
La meilleure approche consiste à sélectionner la vitesse de fonctionnement correcte du convoyeur à vis par le biais du calcul. Commencez par la capacité requise et la densité apparente. Confirmez ensuite le diamètre, le pas, la charge en auge, l'angle d'inclinaison et la puissance d'entraînement.
Un régime plus élevé ne signifie pas toujours de meilleures performances. Cela peut augmenter l’usure, la poussière, les vibrations, le bruit et le risque de surcharge. Une vitesse inférieure peut améliorer la fiabilité, mais elle doit néanmoins répondre à la capacité requise.
Pour les projets de manutention de matériaux en vrac nécessitant le calcul de la vitesse du convoyeur à vis, l'examen de la capacité ou la sélection du système d'entraînement du convoyeur, PK Machinery peut aider les acheteurs à évaluer une solution appropriée en fonction des propriétés des matériaux, des objectifs de capacité, de la distance de transport, de l'angle d'installation et de la disposition de l'usine.
Contactez PK Machinery pour discuter des exigences de votre projet de convoyeur à vis.
R : Le régime maximal du convoyeur à vis est la vitesse de sécurité la plus élevée pour une conception, un matériau et une disposition spécifiques.
R : Le calcul de la vitesse du convoyeur à vis commence par la capacité, la densité apparente, le diamètre, le pas et le chargement en auge.
R : La vitesse de fonctionnement du convoyeur à vis est souvent inférieure pour réduire les risques d'usure, de poussière, de vibrations et de surcharge.
R : La sélection du régime du convoyeur à vis dépend de la fluidité du matériau, du diamètre de la vis, de l'angle d'inclinaison, du pas et de la puissance d'entraînement.
R : La capacité du convoyeur à vis et le régime sont liés, mais la capacité dépend également du pas, du chargement et de la densité du matériau.
R : Oui. Le type de vol de vis modifie le mouvement du matériau, l’action de mélange, la capacité et le régime requis du convoyeur.
R : Pas toujours. Un régime de convoyeur plus élevé peut augmenter l'usure, les coûts de maintenance, la demande de puissance et les temps d'arrêt.
R : Une mauvaise vitesse de l'arbre de vis peut provoquer un blocage, un repli, une fuite de poussière, une surchauffe des roulements ou une surcharge du moteur.
