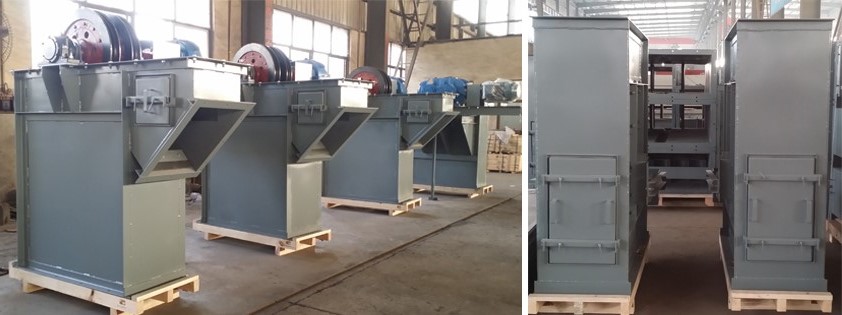

L'élévateur à godets à chaîne annulaire repose principalement sur la trémie fixée sur la chaîne pour soulever le matériau circulant uniformément dans l'orifice d'alimentation de queue de la queue de l'élévateur à godets jusqu'à la tête du godet en continu, puis décharger le matériau de la sortie de tête pour terminer le processus complet de levage de matériaux
Ce type d'élévateur à godets est largement utilisé pour les matériaux en poudre, granulaires et en petits blocs ayant des propriétés de broyage élevées, tels que les céréales, le charbon, le ciment, le concassage de minerai, etc.
1. L'effet de roulement est stable et fiable
La machine de levage de godet à chaîne à anneaux utilise une chaîne à anneaux pour entraîner le godet, et la charge est entièrement supportée par la chaîne, ce qui n'inclinera pas la charge, de sorte que l'effet de charge est très stable et fiable.
2. Large adaptabilité
Le nombre de godets et la distance de manipulation de l'élévateur à godets à chaîne annulaire peuvent être ajustés arbitrairement, il est donc très approprié à une variété de charges et d'environnements d'application différents.
3. Petite taille et courte longueur
Comparé à d'autres types de dispositifs de manutention passive, l'élévateur à godets à chaîne annulaire a une structure simple, une petite taille, une installation rapide et un petit espace.
4. Économisez des coûts
L'élévateur à godets à chaîne annulaire a un faible coût d'utilisation et est également très pratique à installer, ce qui peut réduire efficacement le travail humain et améliorer l'efficacité de la production.
Élévateur à godets à chaîne à anneau TH | ||||||||||
Modèle | TH160 | TH200 | TH250 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | TH1250 |
Type de godet | merde | merde | merde | merde | merde | merde | merde | merde | merde | merde |
Capacité m³/heure | 25 | 29 | 48 | 60 | 94 | 118 | 185 | 235 | 365 | 613 |
Largeur du godet mm | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Volume du godet | 1.9L | 2.4L | 4.6L | 6.0L | 9.5L | 15.0L | 23.6L | 37.5L | 58.3L | 92L |
Pas de godet mm | 500 | 500 | 500 | 512 | 512 | 688 | 688 | 920 | 920 | 864 |
Vitesse du godet | 1,2 m/s | 1,4 m/s | 1,5 m/s | 1,6 m/s | ||||||
Chaîne (diamètre × pas) mm | 14×50 | 14×50 | 14×50 | 18×64 | 18×64 | 22×86 | 22×86 | 26×92 | 26×92 | 30×108 |
Numéro de chaîne | 9 | 9 | 9 | 7 | 7 | 7 | 7 | 9 | 9 | 7 |
Quantité de chaîne | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Diamètre de la poulie motrice/mm | 300 | 365 | 520 | 630 | 710 | 800 | 900 | 1000 | 1250 | 1250 |
Charge cassée à chaîne unique | ≥190kN | ≥320kN | ≥480kN | ≥570kN | ≥890kN | |||||
Vitesse de l'arbre principal (r/min) | 69.71 | 63.22 | 44.11 | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 | 24.4 | 24.4 |
Max.Matériau Taille des particules mm | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 65 | 70 | 75 |
