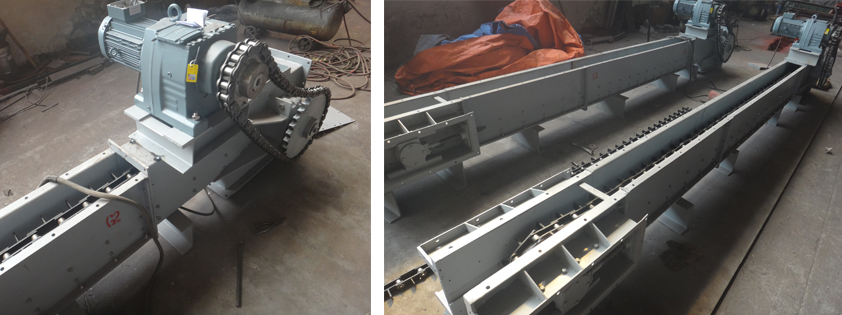

Le convoyeur à chaîne à racleur incliné MC est conçu comme un équipement de transport pour les poudres, les particules et les petits blocs de matériaux en vrac, le matériau est transporté vers l'avant à l'aide de la chaîne de raclage mobile, d'où un transport continu.
Convoyeur à chaîne à raclettes convient à l'occasion d'application qui nécessite un transport fermé avec une capacité pas très grande, une disposition compliquée avec plusieurs points de chargement de matériaux ainsi que plusieurs points de déchargement. Le convoyeur à chaîne à racleur incliné peut transporter le matériau verticalement ou avec une grande inclinaison.
Matériau à traiter : _____ Masse volumique apparente : _____t/m3 Taille du matériau :____mm Capacité de manutention :_____t/h Distance centrale de l'entrée à la sortie :______m Angle d'installation : ________° Alimentation de travail : _____V ______HZ
Performances techniques du convoyeur à raclettes | ||||||
Taper | MC16 | MC20 | MC25 | MC32 | MC40 | |
Largeur de l'auge | 160 | 200 | 250 | 320 | 400 | |
Densité apparente du matériau | 0.2~1.8t/m³ | |||||
Hauteur de convoyage | 5~30m | |||||
Capacité de transport | vitesse m/s | 0.16 | 0.16 | 0.16 | 0.16 | 0.16 |
capacité m³/h | 11 | 15 | 23 | 36 | 55 | |
vitesse m/s | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |
capacité m³/h | 14 | 19 | 29 | 46 | 70 | |
vitesse m/s | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | |
capacité m³/h | 17 | 23 | 36 | 58 | 90 | |
vitesse m/s | 0.32 | 0.32 | 0.32 | 0.32 | 0.32 | |
capacité m³/h | 22 | 30 | 46 | 74 | 110 |
Pignon, languette, délieur de convoyeur à raclettes enterrées
1. La surface de la dent du pignon doit être exempte de fissures ou d'usure importante. L'usure maximale du pignon supportant la chaîne à anneaux horizontaux n'est pas supérieure à 5 mm lorsque le pas est ≤ 22 mm, et pas plus de 6 mm lorsque le pas est ≥ 22 mm (cercle horizontal disponible Placez la chaîne sur le pignon et vérifiez la distance entre la surface supérieure de l'anneau et le moyeu).
2. Le pignon ne doit pas avoir de turbulence axiale.Le jeu entre le pignon de chaîne bilatéral et les côtés de la crémaillère doit répondre aux exigences de conception, généralement pas plus de 5 mm.
3. Il n'y a pas de déformation dans la plaque de protection et le dispositif de sous-chaîne, et il n'y a pas de phénomène de collision de carte pendant le fonctionnement.Il ne doit pas y avoir de fissures dans la languette et l'usure maximale ne doit pas dépasser 20% de l'épaisseur d'origine.
4. Les matériaux et les dimensions des éléments élastiques et des goupilles de cisaillement de l'accouplement doivent être conformes aux dispositions des documents techniques.
5. Bouclier de convoyeur à chaîne de racleur de poudre de charbon anti-poussière sans fissures, aucune déformation, connexion fiable.
