Comparaison du tamis giratoire carré et du tamis circulaire : quel est le meilleur ?

Lorsque vous choisissez entre un tamis giratoire carré et un tamis à tambour circulaire, la meilleure option dépend entièrement de vos contraintes d"espace au sol et de la forme du matériau. Le crible giratoire carré offre une capacité de traitement maximale par mètre carré pour les grandes installations industrielles, tandis que le crible à tambour circulaire offre une classification supérieure et douce à plusieurs étages pour les matériaux fragiles ou de faible densité.

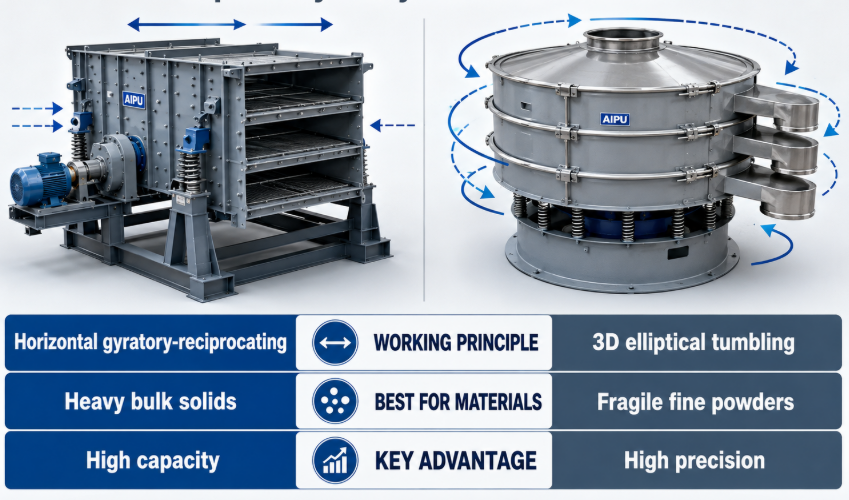

En un coup d"œil

Différences de principe de fonctionnement

La différence fondamentale dans le principe de fonctionnement réside dans la trajectoire du mouvement, où le tamis giratoire carré utilise un mouvement giratoire-alternatif presque horizontal tandis que le tamis à tambour circulaire utilise un mouvement de culbutage elliptique tridimensionnel qui imite le tamisage manuel.

Écran giratoire carré

Le séparateur industriel giratoire carré fonctionne selon un mouvement alternatif unique qui change progressivement sur toute la longueur de la machine. Cela commence par un mouvement purement circulaire à l’extrémité d’alimentation, se transforme en douceur en une trajectoire elliptique vers le centre et se termine enfin par un mouvement alternatif en ligne droite à l’extrémité de décharge. Ce mécanisme d"entraînement spécialisé maintient le matériau en contact constant avec la surface du tamis sans provoquer de rebondissements verticaux élevés.

En utilisant cette configuration d"entraînement distinctive, le matériau est rapidement réparti sur toute la largeur du pont de criblage au point d"alimentation. L"entraînement horizontal à faible angle garantit que les particules glissent sur le maillage, ce qui maximise les possibilités pour les particules de taille proche de passer à travers les zones ouvertes. Ce mouvement est particulièrement efficace pour les applications industrielles à fort tonnage où un rendement constant et une dégradation minimale des particules sont des exigences de fabrication critiques.

Écran à culbuteur circulaire

En revanche, le tamis à tambour circulaire utilise un profil d"accélération tridimensionnel qui combine l"inclinaison radiale et l"inclinaison tangentielle. Cette combinaison mécanique crée un modèle de mouvement elliptique dans lequel les particules se déplacent du centre du maillage vers la périphérie externe selon un chemin en spirale. Les contrepoids internes permettent aux opérateurs d"ajuster avec précision l"inclinaison radiale et tangentielle pour correspondre aux caractéristiques spécifiques du matériau.

Cette action de culbutage douce garantit que les matériaux fragiles ne se brisent pas pendant le cycle de criblage. L"accélération verticale reste faible, ce qui signifie que le matériau reste à plat sur la toile du tamis plutôt que de rebondir haut dans les airs. Cela en fait un choix exceptionnel pour les poudres fines, de faible densité et hautement abrasives qui nécessitent des temps de séjour prolongés pour obtenir une classification appropriée.

Conseil d'entretien : Entretien de l'ensemble d'entraînement : Pour les systèmes de criblage carrés de grande capacité, vérifiez les niveaux d'huile de l'engrenage d'entraînement excentrique toutes les 480 heures de fonctionnement. Pour les séparateurs circulaires, assurez-vous que les angles de poids excentriques supérieur et inférieur sont calibrés symétriquement pour éviter les contraintes structurelles sur le boîtier et l'usure inégale de la toile de tamis.

Adaptabilité des matériaux

L"adaptabilité des matériaux dépend fortement de la densité apparente et de la fragilité des particules, ce qui rend la configuration carrée optimale pour les solides en vrac lourds à haute densité et le format circulaire le mieux adapté aux poudres techniques légères et délicates.

Lors de l’évaluation d’un industriel tamis vibrant pour des installations de fabrication mondiales, le comportement des matériaux dicte la conception mécanique. Pour les lignes de production à grand volume manipulant des composés industriels denses comme les engrais, le sable de quartz, le coke de pétrole et le sel, la machine giratoire carrée excelle. Sa disposition structurelle gère sans effort les épaisseurs de lit de matériaux épais sans aveugler les tamis à mailles. Le mouvement horizontal force les matériaux lourds vers l'avant de manière uniforme, garantissant ainsi un flux constant de matériaux sur plusieurs ponts de traitement.

Les clients européens en ingénierie demandent fréquemment des installations de séparation spécialisées pour les poudres chimiques ultrafines et les semences agricoles fragiles. Pour ces applications industrielles sensibles, un système de culbuteur circulaire est souvent préféré car il empêche la fracture des grains et maintient l"intégrité du produit. Lors du traitement de matériaux très collants ou chargés d"électricité statique, la configuration circulaire peut être facilement équipée de systèmes de décolmatage mécaniques à ultrasons, de balles rebondissantes ou de lames d"air motorisées pour garder les ouvertures du tamis dégagées.

Pour parvenir à un tri haute efficacité de produits industriels comme le carbonate de sodium en vrac, il est essentiel de choisir la bonne disposition du châssis de la machine. Pour les gros volumes de production, les usines de transformation choisissent souvent le tamis vibrant carré spécialisé pour carbonate de sodium de haute précision, car son grand pont de criblage rectangulaire offre une vaste surface de criblage qui gère des tonnages massifs tout en maintenant une précision de séparation exceptionnelle.

Considération relative à la précision du dépistage

La précision du criblage est déterminée par la durée pendant laquelle le matériau reste sur le pont, le tambour circulaire offrant des trajets de séjour plus longs pour un nivellement fin et précis, tandis que le giratoire carré permet une stratification rapide du matériau pour un traitement de très gros volumes.

Temps de séjour et stratification

Atteindre une précision de criblage élevée nécessite une stratification efficace des matériaux, où les particules fines coulent au fond du lit de matériau tandis que les fractions plus grossières remontent vers le haut. Le séparateur giratoire carré y parvient rapidement du côté de l"alimentation grâce à son large mouvement circulaire. Le matériau est instantanément dilué sur le pont, permettant aux particules plus petites de passer à travers le maillage au début du cycle, tandis que les particules restantes de taille proche sont évaluées le long des trajets elliptiques et linéaires.

La machine à culbuteur circulaire gère la précision différemment en utilisant un chemin en spirale réglable. En modifiant les poids excentriques, les opérateurs peuvent prolonger le temps passé sur le plateau de criblage. Cela permet aux particules fines et difficiles à séparer de multiples opportunités de passer à travers les ouvertures des mailles. Cette zone de contact prolongée permet une classification multi-étages très précise, ce qui rend courant la configuration de ces systèmes avec jusqu"à cinq niveaux d"étage pour une distribution précise de la taille des particules.

Pour les opérations de fabrication qui nécessitent un tri standard à plusieurs étages sans paramètres personnalisés complexes, l’utilisation d’un tamis vibrant circulaire fiable constitue une solution fiable et peu encombrante. Cette configuration mécanique fournit des forces de classification verticales et radiales cohérentes, garantissant des performances équilibrées pour les tâches de séparation industrielle standard.

Empreinte structurelle et facteurs de capacité

Lors de la planification de l"aménagement des usines, les équipes d"ingénierie doivent équilibrer la capacité de traitement et l"espace physique requis par l"équipement. Les séparateurs giratoires carrés ont une empreinte rectangulaire plus grande mais offrent une capacité volumétrique massive par unité de surface au sol. Ils sont conçus pour les installations industrielles lourdes où un fonctionnement continu est obligatoire.

Les unités à culbuteurs circulaires ont une empreinte compacte et ronde qui s"intègre facilement dans des espaces de production restreints ou dans des lignes de fabrication modulaires empilées. Leur conception verticale permet un tri efficace en plusieurs étapes sans occuper un espace horizontal excessif au sol, ce qui en fait un choix populaire pour les installations de traitement chimique et pharmaceutique spécialisées.

Résumé

Le choix entre ces deux technologies avancées de séparation industrielle dépend de vos principaux objectifs de traitement. Si votre usine de fabrication nécessite un traitement de gros tonnages, une stratification rapide des matériaux et des performances robustes pour les solides industriels lourds en vrac, le séparateur giratoire carré est le choix idéal. Son profil de mouvement horizontal unique offre un débit élevé tout en protégeant les fondations de votre bâtiment des fortes vibrations structurelles.

Alternativement, si votre application de traitement implique des poudres ultrafines, délicates ou de faible densité qui nécessitent une précision de séparation élevée et des temps de séjour personnalisés, le séparateur à tambour circulaire offre la manipulation douce nécessaire. Sa trajectoire de déplacement tridimensionnelle réglable assure une classification minutieuse sans endommager les matériaux fragiles. La sélection de la bonne configuration industriel de crible vibrant garantit une efficacité de traitement à long terme, une qualité de produit constante et un fonctionnement fiable et rentable pour les marchés manufacturiers mondiaux.
