Un convoyeur à vis est une machine de manutention de matériaux en vrac. Il déplace les poudres, les granulés, les granulés, le ciment, les céréales, les aliments pour animaux et les petits morceaux à travers une vis hélicoïdale rotative.
On l'appelle également convoyeur à vis . L'idée de travail semble simple. Un moteur fait tourner un arbre à vis. Le vol de vis pousse le matériau vers l’avant à l’intérieur d’une auge ou d’un tube. Le matériau entre par l’entrée d’alimentation et sort par la sortie de décharge.
Pourtant, le bon fonctionnement dépend de nombreux détails. La puissance du moteur, le pas de vis, la forme de l"auge, le support de roulement, le débit de matière, le taux de remplissage et l"angle du convoyeur affectent tous les performances.
PK Machinery fabrique des équipements de manutention de matériaux en vrac, notamment un tamis vibrant, un alimentateur vibrant, un convoyeur à bande, un élévateur à godets, un convoyeur à vis, un convoyeur à chaîne à racleurs et des pièces de rechange associées. Sa catégorie de convoyeurs à vis comprend les convoyeurs à vis tubulaires, les convoyeurs à vis de type U et les convoyeurs à vis à ciment.
Ce guide d'utilisation des convoyeurs à vis explique comment fonctionnent les convoyeurs à vis, quelles pièces ils utilisent, ce qui affecte la capacité et comment les acheteurs peuvent éviter les problèmes courants.
Remarque : Un convoyeur à vis est de structure simple, mais sa conception correcte dépend toujours des données matérielles et de la configuration de l'installation.
Le processus commence à l"entrée de l"alimentation. Le matériau pénètre dans l"auge ou l"enveloppe tubulaire à partir d"une trémie, d"un silo, d"un mélangeur, d"un concasseur ou d"un convoyeur en amont.
Les matériaux courants comprennent :
Poudre
Granulés
Granulés
Ciment
Grain
Alimentation
Sable
Cendre
Matériaux en petits morceaux
Une alimentation contrôlée est importante. Si trop de matériau entre en même temps, le convoyeur à vis peut surcharger. Il peut également se boucher près de l"entrée.
Pour un flux de matériau stable sur le convoyeur à vis , le débit d'alimentation doit correspondre à la vitesse de la vis, au chargement de l'auge et à la capacité de décharge.
Le moteur électrique fournit de la puissance. Il fonctionne généralement avec un réducteur, un accouplement ou un ensemble d"entraînement. Ce système fait tourner l"arbre à vis à la vitesse requise.
La vitesse affecte la capacité, la demande de puissance, l’usure et la stabilité des matériaux. Une vitesse plus élevée peut déplacer plus de matériau. Cela peut également créer plus de poussière, plus d’usure ou plus de casse de matériaux.
Une bonne conception d"entraînement doit correspondre à la densité du matériau, à la longueur du convoyeur, à l"angle d"inclinaison et à la charge de départ.
Le vol de vis est la principale partie active. On l'appelle également vol de convoyeur , lame de vis ou lame de vis sans fin.
Lorsque l"arbre tourne, le vol hélicoïdal pousse le matériau vers l"avant. Le matériau se déplace le long de l"auge ou du tube, de l"entrée à la sortie.
Le principe de fonctionnement du convoyeur à vis dépend de deux forces. Premièrement, la lame rotative crée une poussée axiale vers l’avant. Deuxièmement, la friction entre le matériau et l'auge aide à empêcher le matériau de simplement tourner avec la vis. Le document de référence décrit ce processus comme des pales en spirale rotatives poussant le matériau le long de l'auge ou du pipeline.
L"auge ou le tube forme le canal de transport. Il maintient le matériel à l’intérieur du système.
Une auge en forme de U est plus facile à ouvrir et à inspecter. C’est utile lorsque l’accès à la maintenance est important.
Un boîtier tubulaire offre une meilleure enceinte. Il aide à contrôler la poussière, les déversements, l’exposition aux intempéries et la contamination.
PK Machinery propose des options de convoyeur à vis de type U et de convoyeur à vis tubulaire pour différentes applications industrielles.
Les roulements soutiennent l"arbre à vis rotatif. Les roulements d"extrémité soutiennent les deux extrémités. Les roulements de suspension peuvent supporter des convoyeurs plus longs.
Un support de roulement stable aide à réduire :
Vibration
Déviation de l"arbre
Usure mécanique
Perte de puissance
Transport instable
Un mauvais état des roulements peut provoquer une surchauffe, du bruit, un désalignement et des temps d"arrêt.
Une fois que la vis a poussé le matériau vers l’avant, il atteint la sortie de décharge. Le matériau passe ensuite au point de processus suivant.
La sortie peut être placée selon la disposition de l"usine. Certains systèmes peuvent utiliser plusieurs points de décharge pour la distribution.
Le cycle de travail complet est continu :
Le matériau entre par l’entrée.
Le moteur fait tourner l"arbre à vis.
Le vol du convoyeur pousse le matériau vers l’avant.
L"auge ou le tube contient le flux.
Les roulements permettent une rotation fluide.
Le matériau sort par la sortie.
Tant que le moteur tourne et que l"alimentation reste stable, le convoyeur à vis peut assurer une manutention continue des matériaux.
Astuce : contrôlez d'abord la vitesse d'alimentation lors du diagnostic d'un fonctionnement instable du convoyeur à vis.
Comprendre les composants et la fonction du convoyeur à vis aide les acheteurs à sélectionner, à utiliser et à entretenir l'équipement.
Composant | Fonction principale | Pourquoi c"est important |
|---|---|---|
Moteur d"entraînement | Fournit de l’énergie | Contrôle la vitesse de fonctionnement |
Réducteur de vitesse | Ajuste la vitesse et le couple | Prend en charge une rotation stable |
Vol de vis | Fait avancer le matériau | Détermine le mouvement du matériau |
Arbre | Porte le vol de vis | Transfère le couple |
Auge ou tube | Contient du matériel | Contrôle la poussière et les déversements |
Entrée d"alimentation | Reçoit le matériel | Affecte la stabilité du chargement |
Sortie de décharge | Libère du matériel | Affecte le débit en aval |
Roulements | Rotation des supports | Réduit les vibrations et l’usure |
Scellés | Limiter les fuites et les poussières | Protéger les roulements et les pièces d"entraînement |
Le système d"entraînement contrôle le couple et la vitesse. Le dimensionnement du moteur dépend de plusieurs facteurs :
Densité apparente du matériau
Longueur du convoyeur
Angle du convoyeur
Capacité requise
Charge de départ
Cycle de service
Résistance du matériau
Les matériaux denses ou collants nécessitent plus de puissance que les grains fluides.

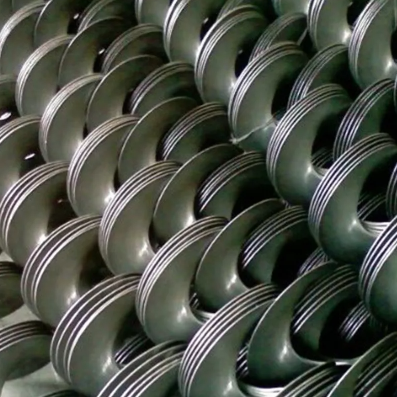

Le vol de la vis détermine la manière dont le matériau se déplace. Son diamètre, son pas, son épaisseur et sa forme affectent la capacité et le comportement d"écoulement.
Les matériaux abrasifs peuvent nécessiter des lamelles plus épaisses ou résistantes à l"usure. Les matériaux collants peuvent nécessiter des conceptions de vols spéciales.
Le vol standard fonctionne bien pour de nombreuses poudres et granulés. Des conceptions spéciales peuvent être préférables pour les matériaux peu fluides.
Le boîtier affecte la sécurité, le contrôle de la poussière, l"inspection et le nettoyage.
Une auge de type U offre un accès plus facile. Il convient au transport général de poudre ou de granulés.
Un boîtier tubulaire assure une meilleure étanchéité. Il est souvent utilisé pour les matériaux poussiéreux, la poudre de ciment, l"utilisation en extérieur et le transport fermé.
Les petites pièces de support déterminent souvent la fiabilité à long terme.
Une mauvaise conception de l’entrée peut provoquer une accumulation. Une mauvaise conception des prises peut provoquer une sauvegarde. Des joints usés peuvent permettre à la poussière de pénétrer dans les roulements. Des roulements mal alignés peuvent créer des vibrations.
Remarque : De nombreuses pannes de convoyeurs à vis commencent aux points d'alimentation, de roulement ou de scellement.
Un convoyeur à vis ne déplace pas le matériau uniquement par rotation. Il repose sur la poussée axiale, la friction, le poids du matériau et le confinement contrôlé.
Le vol rotatif crée une force vers l’avant le long de l’axe du convoyeur. Cette force pousse le matériau vers l’extrémité de déchargement.
Le pas et la vitesse affectent le mouvement par tour. Un pas plus grand peut déplacer plus de matériaux, mais il peut ne pas convenir à tous les matériaux.
Le matériau ne doit pas tourner comme une seule masse avec la vis. La friction entre le matériau et l"auge aide à résister à la rotation.
Cette résistance aide à convertir la rotation de la vis en mouvement vers l’avant.
Les propriétés des matériaux comptent ici. Les grains secs, la poudre de ciment, les boues humides et le sable se comportent différemment à l"intérieur du convoyeur.
Le poids du matériau aide à maintenir le matériau en vrac près du fond de l"auge.
C"est pourquoi les convoyeurs à vis horizontaux sont généralement plus faciles à utiliser. Le matériau reste stable et avance de manière plus prévisible.
Le transport incliné est plus difficile. La gravité tire le matériau vers l’arrière. Cela réduit la capacité réelle et augmente la demande d’énergie.
Pour le fonctionnement du convoyeur à vis incliné , les concepteurs peuvent ajuster le pas de vis, la vitesse, le style de tube et la puissance du moteur. La capacité doit toujours être confirmée pour l’angle réel.
Le matériau de référence indique que la capacité réelle dépend de la fluidité du matériau, du coefficient de remplissage et du coefficient d"inclinaison.
Astuce : N'utilisez pas les données de capacité horizontale pour un convoyeur à vis incliné sans correction.
Différentes configurations utilisent le même principe de fonctionnement de base du convoyeur à vis sans fin . Cependant, chaque structure répond à des besoins différents des plantes.
Un convoyeur à vis horizontal est le type le plus courant.
Il convient pour :
Convoyage courte à moyenne distance
Poudres et granulés
Décharge contrôlée
Aménagements industriels généraux
Flux de matériaux en vrac stable
Il est souvent plus facile à installer et à entretenir que les systèmes fortement inclinés.
Un convoyeur à vis incliné déplace le matériau vers le haut selon un angle.
Cela permet d"économiser de l"espace au sol. Il peut connecter des équipements à différentes hauteurs.
Cependant, sa capacité peut être inférieure. Il faudra peut-être aussi plus de puissance. Un retour en arrière du matériau peut se produire lorsque l"angle, la vitesse ou la conception des vis sont incorrects.
Un convoyeur à vis tubulaire utilise un boîtier de tuyau fermé.
Il convient pour :
Matériaux poussiéreux
Installations extérieures
Poudre de ciment
Cendres volantes
Poudre minérale
Un meilleur confinement
Il est utile lorsque le contrôle des déversements et le contrôle de la poussière sont importants.
Un convoyeur à vis de type U utilise une auge et un couvercle en forme de U.
Il convient pour :
Inspection facile
Transport général de poudre
Des aménagements faciles à entretenir
Applications où l"accès au nettoyage est important
Il est souvent choisi lorsque les opérateurs ont besoin d"un accès régulier à la vis et à l"auge.
Remarque : La bonne structure dépend du comportement des matériaux, et pas seulement de l'espace de l'usine.
La capacité du convoyeur à vis n’est pas déterminée uniquement par le diamètre. Cela change selon le matériau, la structure, la vitesse, le taux de remplissage et la disposition.
Un diamètre de vis plus grand augmente généralement la capacité. Un pas approprié améliore également les performances de transport.
Une vitesse plus élevée peut augmenter le débit. Cela peut également augmenter la poussière, l’usure, la chaleur, le bruit ou la casse des matériaux.
Une estimation pratique de la capacité doit prendre en compte le diamètre, le pas, la vitesse, le facteur de remplissage, la densité apparente et l"inclinaison.
Les matériaux fluides se déplacent plus facilement que les matériaux collants ou abrasifs.
Les exemples incluent :
Poudre de ciment
Grain
Sable
Boue
Aliments en granulés
Poudre chimique
Cendre
Engrais
Les matériaux denses nécessitent plus de couple. Les matériaux collants peuvent nécessiter des conceptions de vis spéciales. Les matériaux abrasifs peuvent nécessiter un acier résistant à l"usure.
L"auge ne doit pas être complètement remplie pendant le fonctionnement normal.
Une charge plus élevée peut augmenter la capacité, mais elle peut également augmenter le blocage et l’usure.
Le matériau de référence mentionne le facteur de remplissage comme un paramètre de capacité important. Il donne également des valeurs de remplissage plus faibles pour les matériaux abrasifs et des valeurs plus élevées pour les matériaux fluides.
Les systèmes horizontaux atteignent généralement une meilleure capacité.
À mesure que l’angle du convoyeur augmente, le débit réel a tendance à diminuer. Le système peut également avoir besoin de plus de puissance moteur.
Pour les applications longues, inclinées ou difficiles, les acheteurs doivent confirmer la capacité auprès du fabricant.
Astuce : indiquez la densité du matériau, l'humidité, l'angle et le rendement requis avant de demander un modèle final.
De nombreux problèmes sont directement liés au flux de matériaux, à l’usure des vis, à l’état des roulements et à la stabilité de l’alimentation.
Les causes courantes incluent :
Suralimentation
Matériaux collants
Mauvaise conception de l"entrée
Pas de vis incorrect
Accumulation de matériaux autour des roulements
Trop de chargement en creux
Les solutions pratiques incluent :
Contrôler la vitesse d"avance
Utiliser une conception de vis appropriée
Ajouter un accès au nettoyage
Améliorer le débit de décharge
Envisagez une conception sans tige pour les matériaux collants
Un débit réduit peut provenir de lattes usées, d"une faible vitesse, d"un jeu excessif, d"une mauvaise fluidité ou d"une inclinaison incorrecte.
Lorsque le vol s"use, il perd en efficacité de poussée. Des matériaux peuvent glisser ou s’accumuler à l’intérieur de l’auge.
Pour les matériaux abrasifs, inspectez régulièrement le bord de la volée.
Les vibrations peuvent indiquer un désalignement de l"arbre, un arbre de vis plié, des roulements usés, une charge inégale ou des supports desserrés.
Il ne faut pas l"ignorer. Les vibrations peuvent endommager les roulements, les joints, les accouplements et le creux.
Les roulements peuvent surchauffer lorsque de la poussière abrasive pénètre dans la zone du roulement. Une mauvaise lubrification et un mauvais alignement augmentent également la friction.
Une inspection régulière est importante car les roulements permettent une rotation fluide des vis.
Le document de référence répertorie le blocage du matériau, la surchauffe des roulements de suspension, la réduction du débit et les vibrations excessives comme problèmes courants de dépannage des convoyeurs à vis.
Problème | Cause probable | Vérification pratique |
|---|---|---|
Obstruction | Suralimentation ou matière collante | Vérifier l"entrée et le débit d"alimentation |
Faible capacité | Vol usé ou faible vitesse | Inspecter l"autorisation de vol |
Vibration | Désalignement ou chargement inégal | Vérifier l"arbre et les supports |
Chaleur du roulement | Pénétration de poussière ou mauvaise lubrification | Inspecter les joints et la graisse |
Fuite de poussière | Mauvaise étanchéité | Vérifier les couvercles et les joints |
Conseil : arrêtez le convoyeur avant l'inspection. Les procédures de verrouillage doivent suivre les règles de sécurité du site.
Une bonne sélection commence par le principe de fonctionnement. Le système doit correspondre au matériau, à la disposition, à la capacité et aux tâches liées au processus.
Vérifiez d"abord ces propriétés matérielles :
Densité apparente
Taille des particules
Niveau d"humidité
Abrasivité
Adhérence
Température
Corrosivité
Fluidité
Un convoyeur à vis pour matériaux en vrac pour le ciment peut nécessiter une construction différente de celle pour les céréales ou les granulés alimentaires.
Choisissez la structure en fonction du travail :
Structure | Meilleure utilisation |
|---|---|
Convoyeur à vis de type U | Inspection et entretien faciles |
Convoyeur à vis tubulaire | Convoyage fermé et contrôle de la poussière |
Convoyeur à vis pour ciment | Transfert de ciment et de poudre |
Convoyeur à vis sans arbre | Matériaux collants ou ressemblant à des boues |
Alimentateur à vis | Alimentation contrôlée à partir de trémies |
La catégorie de produits de PK Machinery comprend un convoyeur à vis tubulaire, un convoyeur à vis de type U et un convoyeur à vis à ciment. Ses pages sur les convoyeurs à vis industriels mentionnent également des matériaux pulvérulents, granulaires et en petits blocs tels que le ciment, le charbon pulvérisé, les céréales, les engrais, les cendres, le sable et le coke.
Avant la sélection définitive, confirmez :
Débit requis
Distance de transport
Position d"entrée
Position de sortie
Angle d"installation
Puissance du moteur
Cycle de service
Exigence de contrôle de la poussière
Accès maintenance
Ces détails aident le fabricant à vérifier la taille, le pas, la vitesse, le réducteur et la puissance des vis.
Le choix du convoyeur à vis ne se limite pas à son diamètre et à sa longueur.
Les acheteurs doivent fournir des données sur les matériaux, des dessins d"implantation, des exigences en matière de capacité et des conditions de travail. Cela permet d’éviter un mauvais débit, une usure élevée, une faible capacité et des temps d’arrêt futurs.
PK Machinery se décrit comme un fabricant d"équipements de manutention de matériaux en vrac avec plus de 50 ans d"expérience dans le développement d"équipements de criblage et de transport.
Remarque : Marquez les exemples de capacité comme « nécessite une vérification » jusqu'à ce que les tests de matériaux confirment le comportement réel du flux.
Alors, comment fonctionne un convoyeur à vis ?
Un convoyeur à vis fonctionne en utilisant une vis rotative entraînée par un moteur pour pousser le matériau en vrac à travers une auge ou un tube. Le matériau entre par l'entrée d'alimentation, avance sous poussée axiale, reste contenu dans le boîtier et sort par la sortie de décharge.
Les principaux facteurs de travail comprennent :
Puissance du moteur
Conception de vol de vis
Structure en auge ou en tube
Frottement du matériau
Poussée axiale
Fluidité
Taux de remplissage
Support de roulement
Angle du convoyeur
Comprendre le principe de fonctionnement du convoyeur à vis aide les acheteurs à choisir le bon type de convoyeur. Cela les aide également à éviter les blocages, à réduire l’usure, à améliorer la manutention des matériaux et à maintenir une efficacité de transport stable.
Pour le ciment, les céréales, les aliments pour animaux, la poudre chimique, les cendres, le sable ou d"autres matériaux en vrac, les acheteurs doivent partager les caractéristiques des matériaux, les besoins en capacité, la distance de transport et la disposition de l"installation avec PK Machinery. Cela permet à l’équipe d’ingénierie de recommander une solution de convoyeur à vis adaptée.
Un convoyeur à vis correctement sélectionné n’est pas qu’une simple machine de transfert. Il s"agit d"un élément clé d"une ligne de manutention de matériaux en vrac stable et efficace.
Pour les projets de manutention de matériaux en vrac, PK Machinery propose des convoyeurs à vis et d"autres équipements de transport adaptés aux caractéristiques spécifiques des matériaux et à la configuration des installations. Les acheteurs doivent fournir les propriétés des matériaux, les objectifs de capacité, la distance de transport, les positions d"entrée et de sortie et les conditions d"installation pour recevoir une recommandation appropriée.
Découvrez les solutions de convoyeurs à vis de PK Machinery.
R : Un convoyeur à vis utilise des volées de convoyeur rotatives pour pousser les matériaux en vrac de l"entrée à la sortie de décharge.
R : Le principe de fonctionnement du convoyeur à vis dépend de la rotation du moteur, de la poussée axiale, du frottement en auge et du flux de matériaux contrôlé.
R : Les pièces principales comprennent le moteur, le vol de vis, l"arbre, l"auge, l"entrée, la sortie, les roulements et les joints.
R : Le flux de matériaux du convoyeur à vis affecte la capacité, le risque de blocage, l"usure, la demande de puissance et la stabilité du déchargement.
R : Un convoyeur à vis incliné soulève le matériau vers le haut, mais la capacité diminue à mesure que l"angle augmente.
R : Un convoyeur à vis sans fin et un convoyeur à vis font généralement référence au même équipement de manutention.
R : Le coût dépend de la taille, de la longueur, du matériau, de la capacité, de la puissance du moteur, du type de boîtier et de la personnalisation.
R : Vérifiez régulièrement les roulements, les joints, l"usure des vis, la vitesse d"avance, l"alignement et l"accumulation de matériau.
