L'ascenseur à godets à chaîne verticale à plaques de ciment pour l'industrie du bâtiment adopte une chaîne à rouleaux à manchon en plaque comme composant de traction. Il utilise le mode de déchargement par gravité et convient aux blocs de taille moyenne et grande avec des propriétés de broyage, une densité en vrac inférieure à 2 t/m³, tandis que la charge maximale.la température du matériau ne doit pas dépasser 250 ℃.
La hauteur de levage du godet à ciment TB varie de 5 m à 50 m, la capacité varie de 20 m³/h à 560 m³/h, il est largement utilisé dans les industries chimiques, minières, métallurgiques, de matériaux de construction, de charbon, d'hydroélectricité, de ciment et d'autres départements.

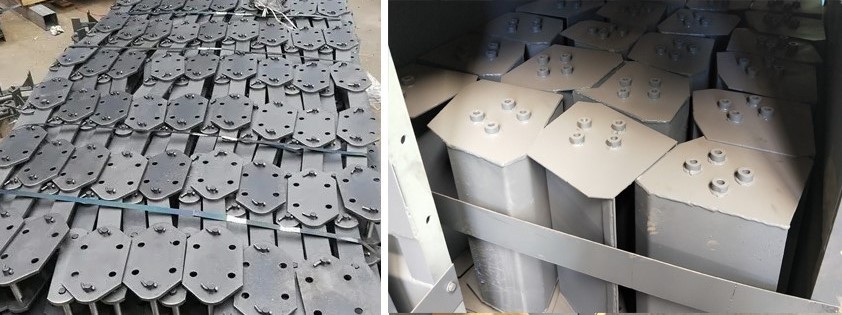

Photo du produit
Élévateur à godets à chaîne à plaques | |||||||
Modèle | TB250 | TB315 | TB400 | TB500 | TB630 | TB800 | TB1000 |
Capacité (m³/h) | 20~29 | 51~72 | 85~121 | 135~191 | 207~294 | 281~398 | 398~565 |
Max.La taille des particules | 60 | 60 | 80 | 100 | 125 | 125 | 150 |
Type de godet | J | T | T | T | T | T | T |
Volume du seau (L) | 4.7 | 11.8 | 25.3 | 50 | 96 | 130 | 232 |
Vitesse du godet (m/s) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
Pas de chaîne de plaque (mm) | 125 | 125 | 160 | 200 | 250 | 250 | 315 |
Numéro de chaîne à plaques | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
Max.Hauteur de levage (m) | 50 | 40 | 40 | 40 | 40 | 30 | 30 |
1. La partie supérieure : l'installation de la chenille (double rangée) empêche le balancement de la chaîne ;anti-retour pour empêcher le support de la trémie et le matériau de boucher le boîtier inférieur ;port de décharge équipé d'une plaque en caoutchouc pour empêcher le support du matériau.
2. Les carters intermédiaires : partie de la section médiane avec des rails (section à double rangée), pour empêcher le balancement de la chaîne lors du travail ;partie de la section intermédiaire avec portes d'inspection pour l'entretien.
3. La section inférieure : un dispositif de relevage est installé, un releveur à ressort ou un releveur équilibré en poids.
4. Les pignons supérieur et inférieur adoptent le matériau ZG310-570, le tout trempé et revenu HB229-269, trempe de la surface des dents HRC40 ~ 48.
5. Chaîne à plaques : La plaque à chaîne est en acier 45 #, HRC36 ~ 42
