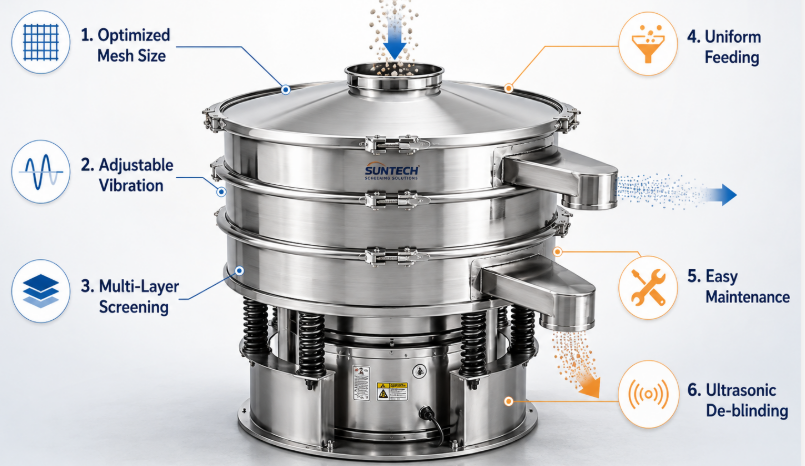

6 façons d'augmenter la sortie de l'écran du shaker rotatif

Pour maximiser le rendement opérationnel d"un tamis vibrant rotatif industriel, les exploitants d"usine doivent mettre en œuvre des optimisations systématiques des paramètres mécaniques et de la dynamique d"alimentation. Atteindre un débit volumétrique maximal nécessite une allocation précise de la taille des mailles, des ajustements stratégiques de la fréquence de vibration et de l"amplitude multiplan, l"utilisation de configurations de cribles multicouches, une stabilisation continue de l"alimentation volumétrique, une exécution rigoureuse des intégrations de criblage par ultrasons et des calendriers de maintenance mécanique régularisés.

Table des matières

• Sélectionnez la taille de maillage appropriée

• Ajustez la fréquence et l"amplitude des vibrations

• Augmentez le nombre de couches d"écran

• Optimiser la quantité d"aliment et la méthode d"alimentation

• Nettoyer et entretenir régulièrement l"écran

• Intégrer une technologie avancée de désaveuglement par ultrasons

Sélectionnez la taille de maillage appropriée

La sélection de la taille de maille appropriée implique d"équilibrer le rapport de surface ouverte du tamis avec l"intégrité structurelle mécanique du tissu métallique pour garantir un passage rapide des particules et empêcher l"accumulation de particules proches de leur taille.

Dans l"analyse technique d"un tamis vibrant rotatif industriel, la vitesse de débit est directement proportionnelle au pourcentage total de surface ouverte de la toile du tamis. Lors du traitement de matériaux industriels denses ou de poudres chimiques, la sélection d"un maillage basé uniquement sur les points de séparation nominaux entraîne souvent des débits sous-optimaux. Les ingénieurs doivent évaluer le diamètre du fil ainsi que la taille de l"ouverture. Un diamètre de fil plus petit augmente la surface ouverte nette totale, permettant le passage d"un volume de matériau plus élevé par unité de temps, tout en réduisant simultanément la durée de vie mécanique absolue du tissu de l"écran sous des charges de fatigue continues.

L"interaction entre la distribution granulométrique et l"ouverture de l"écran constitue une variable essentielle dans la physique du traitement des matériaux. Les particules de taille proche, définies comme celles mesurant entre 0,85 et 1,15 fois la dimension de l"ouverture, présentent un risque important de se loger dans les ouvertures. Ce phénomène restreint la zone de séparation disponible et provoque une diminution linéaire du débit volumétrique. En utilisant un maillage technique avec des ouvertures rectangulaires ou des ouvertures allongées spécialisées, la probabilité de passage des particules irrégulières augmente considérablement, atténuant l"aveuglement et augmentant le rendement global de l"ensemble de criblage industriel.

Les installations de traitement européennes demandent fréquemment des modèles de treillis en acier inoxydable à haute résistance tissés sur mesure qui optimisent le rapport ouverture/fil. Notre service d"ingénierie conçoit ces systèmes avec des tensions de maillage spécialisées qui correspondent aux propriétés physiques du matériau cible, qu"il s"agisse d"agrégats minéraux de haute densité ou d"ingrédients alimentaires délicats. En alignant les paramètres de maillage sur la dynamique spécifique du matériau, l"efficacité globale du traitement augmente, permettant à la machine de supporter un traitement de gros volumes sans subir de défaillance mécanique prématurée.

Spécifications techniques pour l"optimisation du maillage

Avantages en termes de performances de l"allocation optimisée du maillage

1. Minimisation du piégeage de particules de taille proche, maintenant ainsi des configurations de zones ouvertes cohérentes sur des cycles de production prolongés.

2. Réduction de la contre-pression sur la surface de criblage, permettant une épaisseur de lit de matériau uniforme sur tout le diamètre du tamis vibrant rotatif.

3. Transfert de résonance mécanique amélioré entre le moteur d"entraînement et le tissu de tamisage, réduisant ainsi les pertes d"énergie dues aux effets d"amortissement du matériau.

Ajustez la fréquence et l"amplitude des vibrations

Le réglage de la fréquence et de l"amplitude des vibrations nécessite de manipuler les poids excentriques supérieur et inférieur du moteur vibrant pour optimiser le temps de rétention du matériau et les forces d"accélération sur la surface du pont.

La force motrice mécanique d"un tamis vibrant rotatif professionnel dépend fortement de la configuration des poids excentriques montés sur l"arbre du moteur de vibration verticale. Le poids excentrique supérieur génère un mouvement orbital horizontal, qui entraîne le matériau du point d"alimentation central vers la périphérie. Le poids excentrique inférieur confère un mouvement de basculement vertical, qui détermine l"accélération verticale et fluidifie le lit de matériau. La modulation de l"angle de phase entre ces deux poids modifie le trajet en spirale du matériau, régulant directement son temps de rétention global sur le pont de criblage.

Pour maximiser le rendement, le matériau doit former un lit mince et hautement fluidisé qui couvre la surface maximale possible du tamis sans caler ni se rassembler le long du périmètre de décharge. L"augmentation de l"amplitude des vibrations via des blocs de poids excentriques supplémentaires améliore la force d"impact verticale. Cette force supplémentaire déloge les particules coincées et détruit l’adhérence de la surface des matériaux humides ou cohésifs. Cependant, une amplitude excessive peut provoquer un rebond excessif des particules, réduisant ainsi leur probabilité de passer à travers les ouvertures du tamis et augmentant les contraintes structurelles sur les roulements du moteur et le boîtier du cadre du tamis.

Les évaluations réelles des clients montrent que les usines de transformation européennes privilégient les entraînements à fréquence variable (VFD) couplés à des configurations de moteurs robustes à double poids. Cette configuration spécialisée permet aux opérateurs d"affiner les vitesses du moteur de 1 440 tr/min à 2 900 tr/min pour s"adapter aux propriétés changeantes des matériaux. Notre équipement est doté d"un système d"angle d"attaque réglable, généralement calibré entre 15 et 45 degrés, qui permet un contrôle précis de la vitesse de déplacement du matériau et garantit des chemins de séparation prévisibles dans une large gamme d"applications industrielles.

Matrice des paramètres du mécanisme de vibration

Composants structurels du système d"entraînement

• Moteur vibrant vertical : conçu sur mesure avec des extensions à double arbre pour supporter des blocs de poids excentriques lourds.

• Blocs de masse excentriques réglables : poids en acier segmentés calibrés pour des ajouts incrémentiels précis aux vecteurs de force horizontaux et verticaux.

• Ressorts d"isolation de compression robustes : bobines d"acier à haute fatigue conçues pour absorber les contraintes latérales non fonctionnelles et isoler le cadre de base.

Augmentez le nombre de couches d"écran

L"augmentation du nombre de couches de tamis multiplie la surface de séparation active au sein d"une seule machine, permettant un classement multifraction et augmentant le rendement volumétrique total.

Lorsque l"espace au sol de l"usine est limité, l"ajout de ponts de criblage supplémentaires au sein d"un seul ensemble de tamis vibrant rotatif constitue une méthode efficace pour augmenter la production globale. Les configurations à plusieurs étages séparent simultanément les matières premières en fractions granulométriques distinctes, éliminant ainsi le besoin de systèmes de criblage autonomes en série. Dans une configuration à trois ou quatre étages, le matériau passe à travers des ouvertures à mailles de plus en plus fines depuis l"étage supérieur jusqu"à la base inférieure, répartissant la charge structurelle sur plusieurs niveaux et empêchant toute toile de tamisage de devenir surchargée.

La conception mécanique des systèmes multicouches nécessite un équilibre minutieux entre répartition du poids et rigidité structurelle. À mesure que des anneaux de blindage et des anneaux de serrage supplémentaires sont ajoutés à l"assemblage vertical, le centre de gravité se déplace vers le haut, modifiant ainsi la réponse mécanique des ressorts d"isolation. Pour maintenir un transfert constant des vibrations vers les ponts inférieurs, les ingénieurs doivent ajuster les masses de poids excentriques pour compenser l"augmentation de la charge structurelle. Sans ces ajustements, les étages inférieurs peuvent présenter des forces d"accélération réduites, entraînant une accumulation de matériaux, un épaississement du lit et une éventuelle baisse de la qualité globale de la séparation.

Nos modèles industriels à plusieurs étages sont construits avec des anneaux de serrage renforcés à verrouillage rapide et des cadres intermédiaires à haute résistance pour garantir une étanchéité complète et maintenir l"alignement structurel sous de lourdes charges. Cette approche structurelle évite la contamination croisée entre les fractions du produit, une limitation de conception courante dans les alternatives à faible coût. Les normes d"ingénierie européennes se concentrent fortement sur la stabilité structurelle et la construction de cadres modulaires, ce qui permet aux opérateurs d"adapter ou de reconfigurer rapidement les plateaux de criblage à mesure que les besoins de production évoluent au fil du temps.

Spécifications des composants multi-étages

Classifications opérationnelles pour les systèmes multicouches

1. Niveau de scalping grossier : le pont de niveau supérieur gère des flux de masse élevés, protégeant les mailles inférieures plus fines de l"usure importante des particules.

2. Niveau de dimensionnement intermédiaire : les ponts intermédiaires gèrent des distributions précises de particules, maintenant des tolérances de taille étroites pour les applications industrielles.

3. Niveau de classification des fines : le pont inférieur isole les poussières ultrafines, en utilisant des dispositifs anti-aveuglants dédiés pour maintenir un passage stable des matériaux.

Optimiser la quantité d"aliment et la méthode d"alimentation

L"optimisation de la quantité d"aliment et de la méthode d"alimentation nécessite la mise en œuvre de dispositifs de dosage volumétrique automatisés pour établir une distribution continue, centralisée et uniforme des matériaux sur la surface de criblage.

Les surtensions de débit massique incontrôlées représentent l’une des principales causes d’inefficacité mécanique et d’obscurcissement des écrans dans les opérations industrielles. Lorsque des matériaux en vrac sont déversés de manière inégale dans un tamis vibrant rotatif, le lit de matériaux s"épaissit rapidement au-dessus du point d"entrée central. Cette accumulation amortit les vibrations mécaniques de la toile de tamisage, empêchant les particules d"entrer en contact avec les ouvertures des mailles. Pour une efficacité de séparation optimale, la couche de matériau ne doit pas dépasser une épaisseur équivalente à trois à quatre fois la taille de l"ouverture, garantissant ainsi que chaque particule puisse interagir efficacement avec les ouvertures du tamis.

La mise en œuvre d"un système d"alimentation centralisé et uniforme permet aux matériaux entrants de se disperser uniformément sur 360 degrés immédiatement après leur contact avec le pont de criblage. Cette approche maximise l"utilisation de la zone de criblage actif disponible et évite l"usure prématurée de sections localisées de la toile métallique. L"utilisation d"équipements auxiliaires externes, tels que des vannes rotatives, des alimentateurs à plateaux vibrants ou des trémies tampons spécialisées, permet d"amortir les variations de débit en amont, garantissant ainsi un flux de matériaux stable et prévisible qui correspond à la capacité de traitement de la machine.

Nos conceptions d'équipement incluent un cône de distribution central intégré situé directement sous l'entrée d'alimentation. Ce composant convertit l'impact vertical du matériau en un flux radial fluide, réduisant ainsi la contrainte mécanique sur le treillis métallique délicat. Ce système de distribution est particulièrement critique lors de l'intégration de systèmes de grande capacité, tels que le séparateur à tamis vibrant rotatif à ultrasons pour l'industrie alimentaire , où l'établissement d'un modèle d'alimentation contrôlé et cohérent est essentiel pour maintenir des normes de pureté strictes et éviter la surcharge du tamis.

Métriques d’optimisation du mécanisme d’alimentation

Éléments clés pour la régulation des flux d’alimentation

• Cône de distribution central : Détourne les flux de matériaux verticaux vers des chemins radiaux pour optimiser l"utilisation du pont de criblage.

• Porte tampon réglable : régule la vitesse du matériau à l"entrée de la machine pour empêcher les impacts à haute vitesse d"endommager le treillis.

• Réseau de capteurs de charge automatisé : suit le poids du matériau sur tout le pont et ajuste dynamiquement les vitesses d"alimentation pour maximiser le débit.

Nettoyer et entretenir régulièrement l"écran

Le nettoyage et l"entretien réguliers du tamis nécessitent une application stricte des programmes d"entretien préventif pour remplacer les joints usés, vérifier la tension du tamis et dégager les ouvertures obstruées.

L"efficacité mécanique d"un tamis vibrant rotatif industriel dépend fortement du maintien d"une tension structurelle appropriée sur la toile métallique. Au cours de cycles de fonctionnement prolongés, l"impact continu des matériaux et les vibrations structurelles provoquent l"étirement et l"affaissement du maillage du tamis. Cette perte de tension amortit l"énergie acoustique et mécanique transférée par le moteur vibrant, ralentissant le mouvement du matériau et réduisant l"efficacité globale de la séparation. Des inspections hebdomadaires sont essentielles pour vérifier que le treillis reste solidement lié à son anneau de support et que le mécanisme de tension est bien verrouillé en place.

En plus de surveiller la tension du treillis, le maintien d’une intégrité d’étanchéité fiable sur toutes les interfaces intermédiaires du cadre est essentiel pour un fonctionnement cohérent. Des joints en silicone ou EPDM usés ou endommagés peuvent permettre à de fines particules de contourner les ouvertures du tamis, conduisant à un produit non conforme aux spécifications et à une potentielle contamination croisée. La mise en œuvre d"un programme de maintenance structuré qui comprend la vérification du couple de serrage de la bague de serrage, l"inspection des ressorts d"isolation pour déceler les microfractures et la vérification des connexions des bornes du moteur permet d"éviter les pannes mécaniques inattendues et garantit une fiabilité opérationnelle à long terme.

Pour les applications impliquant des matériaux difficiles à filtrer, l'intégration de dispositifs anti-aveuglement dédiés tels que des balles rebondissantes ou des anneaux coulissants directement sous le tissu de tamisage permet un dégagement mécanique continu de l'ouverture. Ces dispositifs rebondissent contre la face inférieure du grillage pendant le fonctionnement, délogeant les particules coincées et gardant la zone ouverte dégagée. Cette configuration de maintenance est particulièrement utile lors du traitement de matériaux denses tels que les poudres de carbonate de calcium sur des systèmes tels que le tamis vibrant rotatif à ultrasons pour poudre de carbonate de calcium , où une action anti-aveuglement continue est nécessaire pour maintenir des taux de production élevés.

Matrice des tâches de maintenance préventive

Intégrer une technologie avancée de désaveuglement par ultrasons

L"intégration d"une technologie avancée de décolmatage par ultrasons introduit des ondes acoustiques à haute fréquence directement dans le maillage du tamis pour briser la tension superficielle et éliminer l"aveuglement lors du traitement des poudres ultrafines.

Les systèmes mécaniques anti-aveuglement standards, tels que les balles en caoutchouc rebondissantes ou les disques coulissants, rencontrent souvent des difficultés lors du traitement de matériaux ultrafins inférieurs à 200 mesh. Ces poudres fines sont très sujettes à l"agglomération, à la charge électrostatique et à l"adhésion de surface induite par l"humidité, ce qui peut aveugler les ouvertures de l"écran quelques minutes après le démarrage. L"intégration d"un système de contrôle par ultrasons avancé résout ce problème en convertissant l"énergie électrique en vibrations mécaniques à haute fréquence et de faible amplitude qui maintiennent la surface de l"écran claire en permanence.

Le système ultrasonique se compose d"un générateur numérique externe, d"un transducteur piézo-électrique et d"un anneau de distribution résonnant spécialisé soudé directement au cadre de l"écran. Le générateur émet des oscillations électriques à haute fréquence (généralement entre 30 kHz et 36 kHz), que le transducteur convertit en ondes acoustiques microscopiques. Ces ondes se propagent uniformément sur toute la surface du treillis métallique, générant des impulsions continues à haute fréquence qui réduisent la friction entre les particules de matériau et les fils du tamis, permettant ainsi aux fines poudres de passer rapidement.

Cette technologie est très efficace pour les tâches de séparation exigeantes, telles que celles rencontrées dans la transformation des aliments et la production chimique industrielle. Les systèmes équipés de cette technologie, comme nos unités haute performance de séparation à tamis vibrant rotatif à ultrasons , offrent un débit jusqu'à dix fois supérieur aux séparateurs mécaniques traditionnels lors de la manipulation de matériaux fins. Les fabricants européens de produits pharmaceutiques et de matériaux avancés privilégient fortement ces conceptions à ultrasons intégrées car elles permettent des coupes de séparation précises et éliminent l'usure des mailles causée par les méthodes de nettoyage mécanique agressives.

Architecture de spécification des composants ultrasoniques

Avantages opérationnels des configurations de désaveuglement acoustique

1. Élimination complète de l"obscurcissement de l"écran dû aux charges électrostatiques, à l"adhésion à l"humidité ou aux formes de particules irrégulières complexes.

2. Maintient des ratios de surface ouverte stables tout au long des longues séries de production, garantissant des résultats de traitement prévisibles et reproductibles.

3. Réduit l’usure physique des tamis à mailles fines en éliminant le besoin de disques de nettoyage mécaniques agressifs ou de billes en caoutchouc.

Résumé

L"optimisation de la capacité de traitement et du rendement d"un tamis vibrant rotatif industriel nécessite une approche systématique qui équilibre les paramètres mécaniques avec les méthodes de manutention des matériaux. En sélectionnant les paramètres de maillage corrects, en optimisant le poids des moteurs et en utilisant des configurations à plusieurs étages, les usines peuvent augmenter considérablement le débit de matériaux. La mise en œuvre d"alimentateurs volumétriques automatisés garantit une utilisation uniforme du tamis et évite la surcharge du lit, tandis que des routines de maintenance préventive strictes protègent les composants de l"usure prématurée et maintiennent le fonctionnement efficace de la toile de tamisage. Pour la manipulation de poudres difficiles, ultrafines ou cohésives, l"intégration de systèmes avancés de décolmatage par ultrasons offre une solution très fiable, maintenant des ouvertures de tamis claires et maximisant le rendement de production dans des conditions industrielles exigeantes.
