TB
PK
8431390000
L'élévateur à godets à chaîne à plaques TB utilise une chaîne à rouleaux à manchon en plaque comme composant de traction, les godets sont fixés sur la plaque à chaîne et disposés en continu, ils sont chargés avec un type d'entrée et déchargés à faible vitesse et avec une charge lourde.
La machine de levage à godets de type TB convient au transport de matériaux de broyage moyens, massifs, fragiles avec une densité inférieure à 2 t/m3, la température du matériau ne doit pas dépasser 250 ℃, comme le charbon, le minerai, le gravier, le coke, etc.
● Performances de travail supérieures - Large plage de levage, il soulève non seulement de la poudre, des particules et des blocs, mais soulève également de gros matériaux de broyage
● Efficacité énergétique et économique - Faible puissance motrice, faible consommation d'énergie, économie d'énergie. Sous la même hauteur de levage, il ne consomme que 1/3 à 1/2 de consommation d'énergie par rapport à l'élévateur à godets à chaîne annulaire
● Structure étanche à la poussière - L'ensemble de l'élévateur à godets adopte une conception fermée, exempte de poussière et de pollution, il peut améliorer l'environnement de travail
● Belle apparence - Le boîtier de l'élévateur à godets adopte une structure nervurée, une bonne rigidité, une haute précision et une bonne apparence

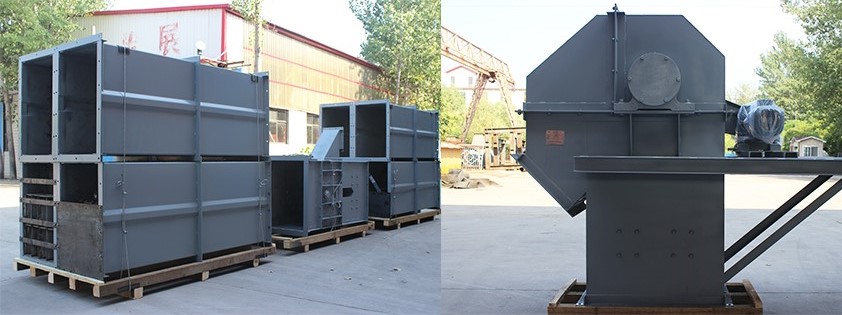

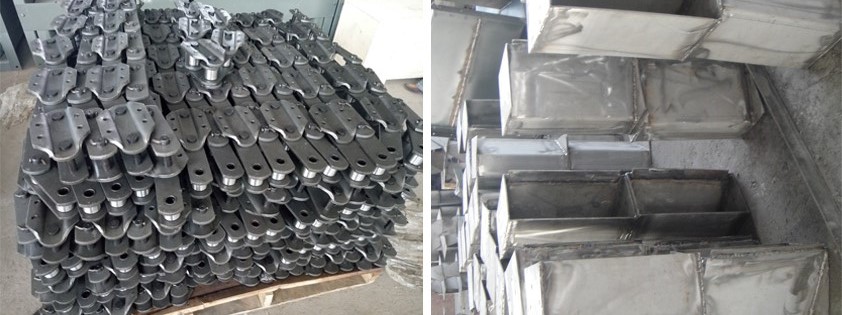

Photo de produit
Ascenseur de seau à chaîne de plaques | |||||||
Modèle | TB250 | TB315 | TB400 | TB500 | TB630 | TB800 | TB1000 |
Capacité (m³ / h) | 20 ~ 29 | 51 ~ 72 | 85 ~ 121 | 135 ~ 191 | 207 ~ 294 | 281 ~ 398 | 398 ~ 565 |
Max. Taille des particules | 60 | 60 | 80 | 100 | 125 | 125 | 150 |
Type de seau | J | T | T | T | T | T | T |
Volume de seau (L) | 4.7 | 11.8 | 25.3 | 50 | 96 | 130 | 232 |
Vitesse du godet (m / s) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
Pitch de chaîne de plaques (mm) | 125 | 125 | 160 | 200 | 250 | 250 | 315 |
Chaîne de plaques No. | 1 | 2 | 2 | 2 | 2 | 2 | 2 |
Max. Hauteur de levage (m) | 50 | 40 | 40 | 40 | 40 | 30 | 30 |
L'installation de l'élévateur à godets à chaîne et à plaques doit être effectuée dans l'ordre suivant :
Installez les boulons de fondation sur la fondation selon le dessin, et après avoir fixé la section inférieure sur la fondation, installez le boîtier central un par un sur la section inférieure (faites attention à la position d'installation du boîtier central de la porte).
Une fois le boîtier central installé, la section supérieure et le couvre-chef sont installés, puis la plate-forme de transmission est installée. Installez le moteur réducteur, le pignon d'entraînement et la chaîne d'entraînement sur la plate-forme de transmission.
